Puertos

PUERTOS

Hoy en día las tarjetas madres traen incorporados los puertos seriales (Ratón, Scanner, etc.), los paralelos (Impresoras) y la entrada de Teclado.

BUSES

Elemento integrado a la tarjeta madre que es usada por todos los componentes y el procesador para comunicarse entre sí. El rendimiento global del sistema depende mucho de su velocidad (en Megahertz), precisamente porque a través de él viaja toda la información entre todas las partes del computador.

Bus Local PCI

El bus PCI fue desarrollado específicamente para los sistemas de quinta y sexta generación, aunque las últimas tarjetas madre para 486 ya incluían este bus.El PCI es de 32 bits y puede correr a un máximo de 33MHz. Soportando periféricos y tarjetas para un ancho de banda de hasta 132 Mbytes/segundo. El PCI es independiente del procesador, es controlado por una circuitería especial en el chipset que está diseñado para manejarlo. En este caso el chipset provee las facilidades de control y arbitraje, al activar el PCI se puede lograr mucho más que con el bus VESA.

Bus Local ISA

Este es el conector clásico de 16 bits que se inició con PC-AT de IBM. Las especificaciones de este fueron eliminadas este año. Sin embargo, es muy posible que aún se consigan motherboards con este conector para ofrecer a los clientes la posibilidad de conectar tarjetas que aún usan este estándar. Existen módems, tarjetas de sonido y hasta tarjetas de video que aún utilizan este tipo de conector.

AGP

La interface AGP (Accelerated Graphics Port) es una nueva especificación de bus que permite posibilidades gráficas de alto rendimiento, especialmente 3D. AGP provee de un alto ancho de banda, tiene su propio bus dedicado, pudiendo ser la ubicación del HW de gráficos tanto en la placa madre como en una tarjeta adicional.

USB

Nueva tecnología que facilita la conexión de periféricos al computador. Esta reconoce automáticamente los dispositivos nuevos y no hay que insertar una tarjeta controladora para el dispositivo, sino que se conecta a la parte de atrás del computador a una enchufe especial. La tarjeta madre debe traer esta tecnología para poder conectar dispositivos de este tipo.

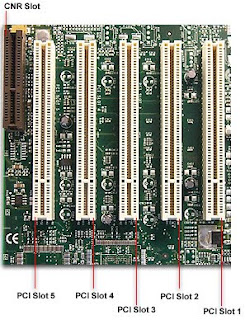

¿Que son los slots?

Slots:

Un slot (también llamado slot de expansión o ranura de expansión) es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adaptadora adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. En las tarjetas madre del tipo LPX los slots de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card.

Conector IDE y SATA

Conector IDE:El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) y además añade dispositivos como las unidades CD-ROM.

Conector SATA:El conector sata es muy fino y liviano, y salvo algunas nuevas introducciones en el presente, no tiene un seguro que lo afirme en el motherboard o en el dispositivo, lo que lo convierte en un conector muy débil, demasiado expuesto a desenchufarse o hacer mal contacto con un simple traslado de una PC (de echo lo primero que hago cuando una PC no bootea es chequear el cable SATA, y creanme, es un porcentaje altísimo) esto es algo imperdonable para tantas empresas e ingenieros involucrados.

Evolucion de la memoria RAM

MEMORIA RAM

La memoria principal o RAM (acrónimo de Random Access Memory, Memoria de Acceso Aleatorio) es donde la computadora guarda los datos que está utilizando en el momento presente; son los "megas" famosos en número de 8, 16 ó 32 que aparecen en los anuncios de ordenadores.

la memoria ram como ha evolucinado?

simm: (siglas de Single In-line Memory Module), es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se inserta en zócalos sobre la placa base.

sim 30 contctos:Los módulos SIMM de 30 contactos permiten leer y escribir 8 bits (1 byte) en paralelo, por lo que si el procesador es de 32 bits (4 bytes) y utiliza SIMM de 30 contactos, cada banco debe tener 4 módulos (esta es una configuración común en las placas que utilizan estos módulos).

Dimm:DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en linea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base.

Dimm 72 contactos.

SDram:Synchronous Dynamic Random Access Memory (SDRAM) es una memoria dinámica de acceso aleatorio DRAM que tiene una interfaz síncrona. Tradicionalmente, la memoria dinámica de acceso aleatorio

DRAM: tiene una interfaz asíncrona, lo que significa que el cambio de estado de la memoria tarda un cierto tiempo, dado por las características de la memoria, desde que cambian sus entradas.

DDR: (Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias síncronas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 nibble.DDr2:Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales).

Tarea Dos XT,AT,ATX

¿Que es XT, AT, ATX?

R= AT: La fuente AT tiene tres tipos de conectores de salida. El primer tipo, del cual hay dos, son los que alimentan la placa madre. Los dos tipos restantes, de los cuales hay una cantidad variable, alimentan a los periféricos no enchufados en un slot de la placa madre, como ser unidades de discos duros, unidades de CD-ROM, disqueteras, etc.La conexión a la placa madre es a través de dos conectores de 6 pines cada uno, los cuales deben ir enchufados de modo que los cables negros de ambos queden unidos en el centro.

ATX: La fuente ATX es muy similar a la AT, pero tiene una serie de diferencias, tanto en su funcionamiento como en los voltajes entregados a la placa madre . La fuente ATX consta en realidad de dos partes: una fuente principal, que corresponde a la vieja fuente AT (con algunos agregados), y una auxiliar.

XT:XT son iguales electricamente a las AT, pero fisicamente diferentes, las XT se usaban exclusivamente en unas computadoras de la marca IBM que precisamente se llamaban IBM XT, estas eran bastante viejas y la ultima que salio fue a XT 286 si mal no recuerdo, las fuentes eran de pocos watts pero mas grandes que las AT y otra diferencia es que tenian el boton de encendido de la fuente y la pc atras en la misma fuente, tenian un switch de 2 posiciones bastante grande con las posiciones on y off a lado del conector de alimentacion de la fuente.



Medidas de seguridad y Herramientas

Medidas de seguridad que debemos seguir para el mantenimiento de nuestro equipo

 Es necesario tomar en cuenta alguna de las medidas de seguridad básicas para un buen resultado, como probar todos los componentes del equipo que son: el disco flexible, para ello será inevitable tener un disco de antivirus y ejecutar el programa, checar el disco duro, verificar las bocinas por medio de un CD de música, revisar todos los periféricos donde van conectados el mouse, el teclado, monitor, etc. Es importante tener desconectados los dispositivos, el orden de acomodo de cada uno de los tornillos y el no forzar cada una de las partes del equipo.

Herramientas necesarias para el mantenimiento general



     - Un juego de desarmadores (estrella, hexagonal, pala y copa).

    - Una pulsera antiestática.

    - Una brocha pequeña y suave.

    - Algodón.

    - Soplador.

    - Un disquete de limpieza.

    - Alcohol isopropílico.

    - Silicona lubricante o grasa blanca.

    - Un borrador blanco.

http://aleochoa.blogspot.com/2009/02/mantenimiento-y-limpieza-de-un-equipo.html

Mantenimiento correctivo y preventivo (Tarea1)

¿Que es mantenimiento a un equipo de computo?

(mantenimiento preventivo y correctivo)

R= entendi que el mantenimiento preventivo es aquel que se le hace a la maquina pero fisicamente esto incluye desde los dispositivos internos como los externos como el teclado,el cpu ya que como el pólvo se filtra esto puede hacer que nuestra maquina se sobre caliente o se alente.

y el manteniemiento correctivo es cuando nuestra maquina tiene una falla y bueno lo primero que hay que hacer es diagnosticar la falla ya uqe podria ser la memoria o la targeta madre pero hay que tener mucho cuidado ya que de una falla pueden venir mas fallas.

                                                    opinion:

esta informacion basicamente la resumi de una pagina pero en cierto modo tiene razon de que el polvo es una causa de que nuestra maquina se alente o se sobre caliente y en el otro caso tambien hay que tener cuidado con lo que hacemos al tratar de verificar una falla interna en nuestra maquina ya que que tal y es otra cosa por eso hay que darnos una idea o simplemente saber para que sirve cada dispositivo de nuestra computadora.

¿Con que frecuencia se debe realizar un mantenimiento?

R= bueno creo que esta pregunta es personal ya que varia de las personas para saber a que debido tiempo tienen que realizar dicho mantenimiento a un que creo que se debe hacer por lo menos una ves a la semana el mantenimiento preventivo y cuando menos cada 6 meses el correctivo pero bueno esa seria mi respuesta
